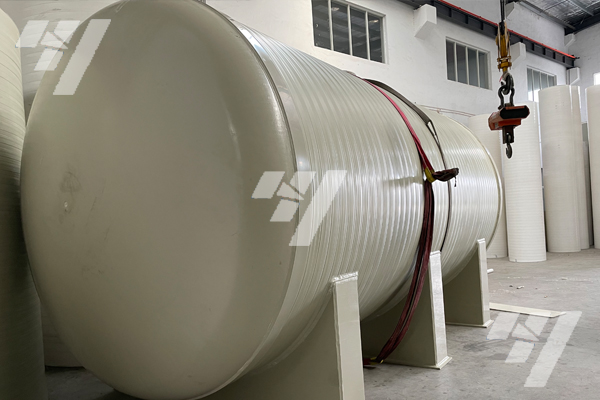

pph臥（wò）式（shì）儲罐

華（huá）陽（yáng）防腐聚丙烯（PPH）性能表

項 目

典型值

單位（wèi）

測試方法

密度

905

㎏/m3

ISO 1183

熔流率(230℃/2.16㎏)

0.3

g/10 min

ISO 1133

熔流率(190℃/5.0㎏)

0.6

g/10 min

ISO 1133

屈服應力(50㎜/min)

36

MPa

ISO 527-2

屈服變形(50㎜/min)

10

％

ISO 527-2

抗張模量(1㎜/min)

1650

MPa

ISO 527-2

Charpy衝擊強（qiáng）度,開槽（+23℃）

7

KJ/㎡

ISO 179/1eA

開槽（-20℃）

2

KJ/㎡

ISO 179/1eA

維卡（kǎ）軟化溫度B(50N)

95

℃

ISO 306

高密度聚（jù）乙（yǐ）烯（HDPE）性能表

項 目

典型值

單位

測試方法

密度（基本樹脂）

950

㎏/m3

ISO 1183/ISO 1872-2

密度（化合物（wù））

960

㎏/m3

ISO 1183/ISO 1872-2

熔流率(190℃/2.16㎏)

＜0.1

g/10min

ISO 1133

熔流率(190℃/5.0㎏)

0.25

g/10min

ISO 1133

拉伸屈服應力

25

MPa

ISO 527-2/ISO 1872-2

斷列伸長率

＞600

％

ISO 527-2/ISO 1872-2

Charpy衝擊強度,開槽（0℃）

16

KJ/㎡

ISO 179/1eA

蕭氏硬度（Shore D）

60

ISO 868

碳（tàn）黑含量

≥2

％

ASTM D 1603

脆化溫度

＜-70

℃

ASTM D 746

耐環境應力（lì）開裂（10％ lgepal），F50

＞10000

h

ASTM D 1693-A

熱穩定性（xìng）（210℃）

≥15

min

EN 728

材料選擇

1）耐腐蝕性能（耐化學性能） PPH/HDPE是一（yī）種非極性塑料，化（huà）學（xué）性（xìng）能穩定，除強氧化酸（發煙硫酸、濃硝酸）和對其有軟化（huà）或溶脹作用的有機化合物外，大部分化學介質均可儲存。

2）耐（nài）熱性 PPH軟化（huà）溫度為150℃，可在100℃下（xià）安全長期使用。 HDPE的軟化溫度100℃，可在60℃下長期安全（quán）使用。

3:PP和PPH的塑料性能：主要是他們的熱膨脹係數（shù）

3）焊接性能好，同材質產品可采用多種方法焊（hàn）接，焊接（jiē）係數可達0.9以上； 焊接質量好，焊縫強度（dù）與（yǔ）母體強度基本相同。

4）產品壽命長，正確的使用，壽命可超過20年；苛刻條件下也能保證使用10年以上。

5）無毒、衛生、環保，可儲存食品類物質，材料可回（huí）收利（lì）用（yòng）。
