HW混流泵是結合離心泵與軸流泵工作原理的斜流式葉片泵 ，其比轉速介於300-500之間 ，流量大於離心泵但小於軸流泵，揚程範圍3-20米 ，適用於輸送溫度不超過50℃的清水及物理化學性質類似的液體。該泵采用臥式單級單吸懸臂結構，具有效率高、軸功率穩定、抗汽蝕性好的特點，廣泛應用於農田排灌、工業廢水處理和城市給排水領域。

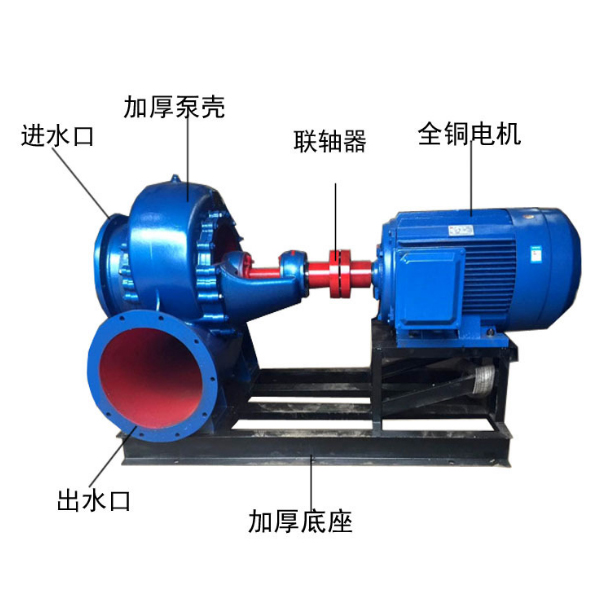

1.主要由泵蓋、葉輪、泵體、泵軸、軸套及軸承體(口徑≤350MM)或軸承架(口徑≥400mm)等主要零件構成
2.泵蓋分別與泵體和進水管相接。泵蓋平麵與葉輪平麵之間應有適當間隙。間隙過小，會產生磨擦；間隙過大，會導致泵體內的壓力水大量回流，使泵的效率降低。實際使用的適宜間隙為0.3～0.7mm(將泵軸推向泵的進口端)，間隙可用增減紙墊厚度來調整。
3.軸封裝置由填料、填料壓蓋、填料環和泵體上的填料函組成(150HW和200HW型泵無填料環)其作用是防止空氣吸入泵內和防止水從泵內過多地沿軸流出。
4.軸套用以保護泵軸。磨損後可及時更換。
5.泵軸用單列向心球軸承支承。軸承可用潤滑油潤滑－油量應控製在油標杆的標線間：可用潤滑脂潤滑－可在裝配水泵時加入。使用中通過拆裝前蓋和後蓋來補充。
6.泵體上端的螺孔，用於加灌引水或聯接真空泵抽氣引水。
7.為擴大泵的使用範圍，滿足用戶不同要求，可切割葉輪外徑或換用不同性能的葉輪，(加字母“A”等表示)
