石墨改性聚丙烯降膜吸收器

作者: 來源: 日期:1/22/2023 5:24:18 PM 人氣:39386

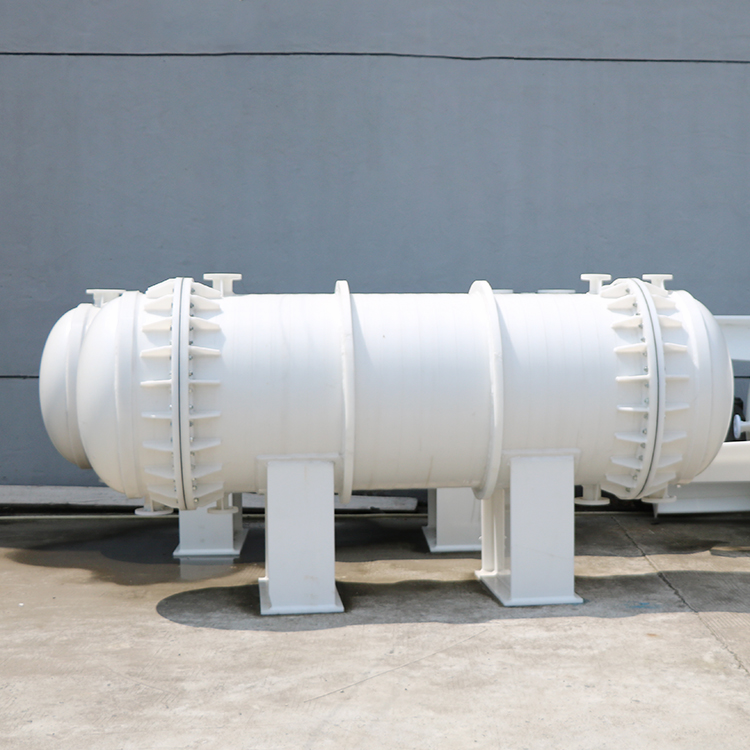

石墨改性聚丙烯降膜吸收器

產品說明:
石墨改性聚丙烯膜式吸收器是近期發展起來的新型PP吸收器。這種聚丙烯吸收器是屬濕壁式表麵吸收裝置,適用於伴隨放熱的易容腐蝕性氣體(如HCL、SO2等)的吸收。

操作時吸收劑通過布膜器沿垂直列管內壁以薄膜狀下降,氣體自上而下(並流)或自下而上(逆流)通過內管空間,氣液兩相在流動的液膜上進行傳質。列管外通冷卻劑以除去吸收過程中放出的熱量。由於它許多性能超過石墨膜式吸收器,因此它已廣泛代替石墨膜式吸收器。


符  號用  途
a殼程出口
b殼程入口
c管程入口
d管程出口
e放氣口
f排淨口

物理機械性能表

石墨改性聚丙烯 純聚丙烯
性能數據性能數據
比重1.1比重0.93
工作溫度 ℃-10~125工作溫度 ℃-10~130
線膨脹係數×10-5/℃5.7~12線膨脹係數×70-5/℃6~13
抗衝強度Kgcm/cm26.44抗衝強度Kgcm/cm2≥15
抗拉強度Kg/cm2230抗拉強度Kg/cm2≥300
焊接抗拉強度Kg/cm2123焊接抗拉強度Kg/cm2165
導熱係數千卡/米、小時、度2.6導熱係數千卡/米、小時、度
工作壓力MPa≤0.3工作壓力MPa≤0.3
真空MPa-0.1真空MPa-0.1
出廠水壓 MPa0.4出廠水壓 MPa0.4


設備技術性能:

1、 溫度:本設備可適用的溫度範圍是-10~125℃。為提高吸收效率,應盡量降低吸收劑溫度。
2、 壓力:殼程和管程均應≤0.3MPa(表)
3、 真空度:殼程和管程均應≤-0.1MPa柱
4、 吸收劑用量:根據HCL濃度而定,一般10~20m3/h(10m2吸收器)
5、 降溫水用量可根據操作工藝條件進行熱量衡算而定,增加降溫水用量、降低水溫,有利提高吸收效率。


適用範圍:

可用於合成氯化氫和回收氯化氫氣體吸收。也可以用於H2、S、SO2、NH3等氣體的吸收,得到的產品濃度比絕熱吸收高5%。采用二級串聯,循環吸收,效率可達98%以上。吸收能力:吸收器的產生能力可以在較大範圍內進行調整,控製方便,例如二台10m2膜式吸收器串聯使用,一天可獲得31%鹽酸10~20噸。


操作:

吸收劑與被吸收的氣體可逆流操作,也可並流操作。逆流操作時上升的流體將導致液膜厚度增加,液膜流速降低,一般當氣體流速在管內5~10m/s時出現流泛現象。並流操作時氣體由上而下流動,將會使液膜厚度減簿,液膜流速增加,在氣體流速相同的情況下,並流時的流體阻力比逆流時小得多。並流時氣速可高達15~30m/s,但吸收推動力比逆流時小,目前生產中大多采用並流操作。

  降膜式吸收器係列規格對照表


吸收麵積m2吸收列管外形尺寸mm安裝尺寸mm氣體進口液體進口冷卻水出口冷卻水進口尾氣出口成品出口排淨口
公稱麵積m2實際麵積m2管數(根)規格φ1LHH1φ2abcdefg
66.0266φ20×1.73101750263058054580504040707050
1010.1566φ20×1.73102950483098054580504040707050
1515.1466φ20×1.7310440052801460545100705050808070
1515.18104φ20×1.740028003680930645100705050808070
2020.64132φ20×1.7400300038801000645100705050808070
252511132φ20×1.7400365045301220645100705050808070
3030192φ20×1.7500300039401000775100807070808080
4040.05226φ20×1.7500340043401140775100807070808080
5050.65226φ20×1.7500430052401430775100807070808080
6060.57298φ20×1.7630390048501300880150808080125125100
8080.76298φ20×1.7630520061501400880150808080125125100
100101.15588φ20×1.78003300430011001050200100100100150150125
